依瑪壁掛爐配件圖片大全

更新時間：2019-10-09 21:36 瀏覽次數：2373 次
依瑪壁掛爐配件圖片大全


依瑪壁掛爐的組成大致分為三個部分，一個部分是燃燒排煙、一個部分是水路循環、還有一個是控制，這三個部分涵蓋了排煙、燃燒、循環、控制等功用。組成依瑪壁掛爐的部件有很多，下面北京壁掛爐專賣店小編為您介紹依瑪壁掛爐配件圖片大全中幾個重要的組成部件如下。
依瑪壁掛爐配件圖片大全

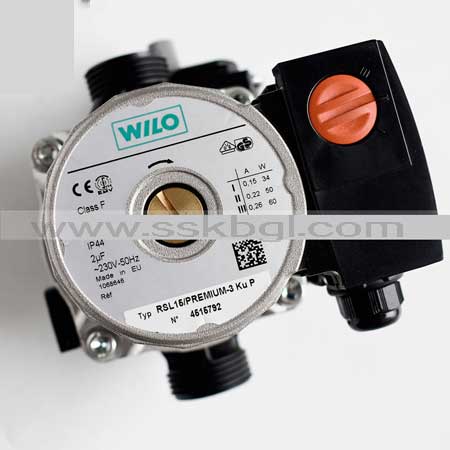

1）依瑪壁掛爐水泵
水泵的作用是提供循環動力，實現系統水的循環。循環泵帶有自動排氣功能，可以自動排除系統內殘留的空氣；另外還有手動防鎖死功能，可以用平口螺絲刀將一字螺絲取下來，擰動水泵軸心，使水泵轉子轉動即可恢復正常。壁掛爐水泵一般為5米/6米揚程。

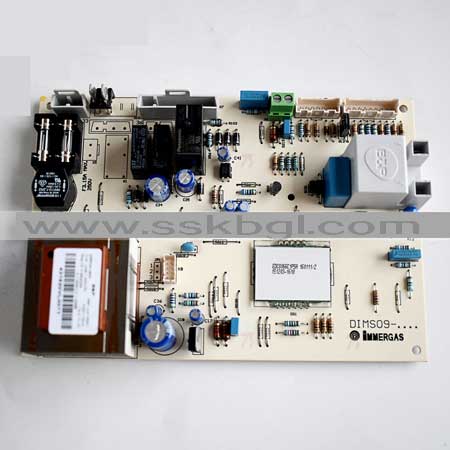

2）依瑪壁掛爐主板
主板是依瑪壁掛爐的電路核心匯聚點，包括控制面板上顯示的信息全部由主板操控。

依瑪壁掛爐主板
3）依瑪壁掛爐風機
風機是保證依瑪壁掛爐排煙正常的主要部件，它是排煙系統的動力裝置。其以一定流速將煙氣強制排出爐體，同時使燃燒室與室外之間形成穩定壓差，保證適量新鮮空氣進入燃燒室與噴嘴噴出的燃氣以一定的比例混合，達到最佳過?？諝庀禂?shù)，盡量使燃氣完全燃燒；燃燒室內保持微負壓，煙氣不會通過家用依瑪壁掛爐殼體間的縫隙散入室內，避免煙氣中毒現象的發生。
依瑪壁掛爐主板
4）依瑪壁掛爐燃氣閥
燃氣閥是依瑪壁掛爐最重要的部件之一，是保證依瑪壁掛爐正常燃燒的主要部件，它既可以調節依瑪壁掛爐的輸出功率，又可以保證燃氣的安全使用。SIT-845 SIGMA燃氣閥配有兩個220V AC驅動的開關安全閥，當發生故障或斷電時，燃氣被立即切斷；直流驅動的比例閥通過電磁線圈上的電流變化，閥芯緩慢移動，得到不同開度，以供給燃燒器適量的燃氣。
依瑪壁掛爐主板

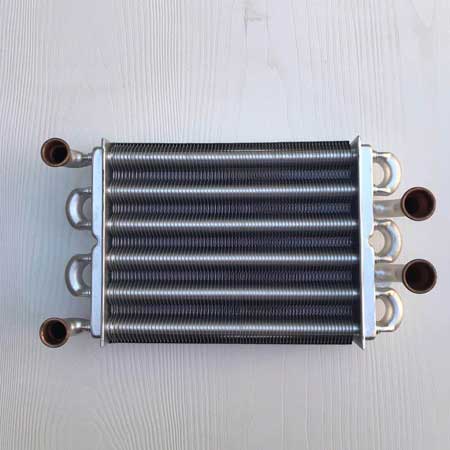

5）依瑪壁掛爐熱交換器
主熱交換器 用于將燃燒產生的熱量與系統內的水進行熱交換的部件，它一般由銅或鑄鋁制作而成，外表面為薄翅片，在依瑪壁掛爐尺寸要求較小的情況下，可以保證足夠的換熱面積及換熱的高效率，為了延長使用壽命，換熱器表面進行了高效的防腐處理，合理的結構設計使得傳熱更均勻。
依瑪壁掛爐熱交換器

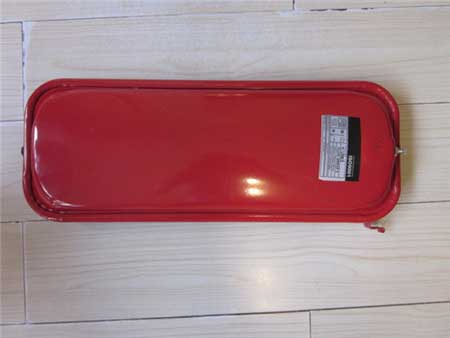

6）依瑪壁掛爐膨脹水箱
膨脹水箱是容納系統在加熱過程中，因系統水受熱膨脹而增加的體積。其為密封容器，內有一個膈膜分成兩個腔室，一側充1bar氮氣，另一側與系統相連通。當采暖系統內水受熱膨脹，壓縮另一側的氮氣，來容納系統增加的水的體積（見上圖），膨脹水箱內氮氣在出廠前已經充好，在使用過程中，需要對其壓力進行定期檢查。根據不同型號，膨脹水箱從6升到10升不等。
依瑪壁掛爐膨脹水箱
7）依瑪壁掛爐風壓開關

風壓開關 （如圖），是一個確保依瑪壁掛爐正常運行的安全保護裝置，它內部被一瓣膜分為兩個腔體，兩個腔體分別與文丘里管相連接。當風機正常工作時，在空氣壓差開關薄膜的兩側產生不同的壓力，使其微動開關處于接通的位置，從而使信號順利的通過，保證依瑪壁掛爐的正常啟動；當由于風機意外停轉、轉速降低或給排氣管路堵塞引起排氣量不足或無法排氣時，依瑪壁掛爐將自動停止工作。
依瑪壁掛爐風壓開關

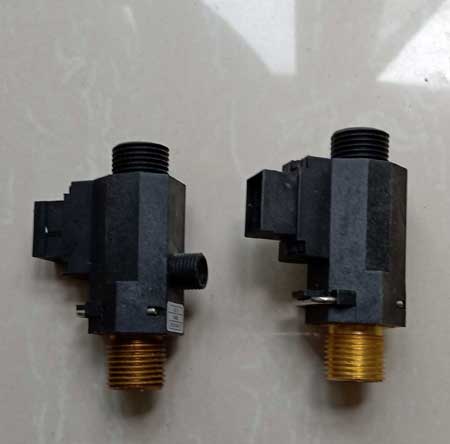

8）依瑪壁掛爐水流開關
依瑪壁掛爐水流開關
檢測自來水水流通過量，在一定條件下使鍋爐切換到生活熱水模式。

9）依瑪壁掛爐板式換熱器
板式換熱器用于將系統水的熱量傳遞給生活用水。其由一組帶有正反兩個方向的球形凸起的鋼板與銅板組成，凸起的相交點處采用銅焊，形成統一的整體，可承受3bar壓力及180℃高溫。自來水進入板換一側，由另一側的采暖系統水加熱升溫，從而產生生活熱水。采暖水和生活熱的流體通道相互獨立。
依瑪壁掛爐板式換熱器
10）電動三通閥
三通閥是采暖和熱水兩種模式切換的主要部件，在采暖狀態時，切斷生活熱水回路的循環；在生活熱水狀態時，切斷采暖回路的水循環，通過主電路板控制，實現兩種模式的自動切換（電動三通閥默認狀態為生活熱水狀態）。
電動三通閥

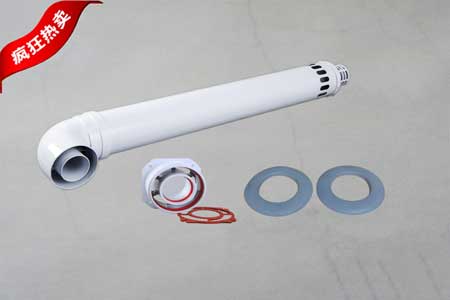

11）煙道
煙道是依瑪壁掛爐燃燒所需要空氣 / 燃燒后排出廢氣的通道。依瑪壁掛爐安裝時，煙道出口必須伸到室外的空間，安裝時將煙道向下傾斜2度或3度，以防冷凝水等進入依瑪壁掛爐內部；并且切記出口應有一段距離隨時保持有空氣流過。 普通依瑪壁掛爐目前一般都為同軸煙道，內圈排煙，外圈吸收新鮮空氣。
